中文简体

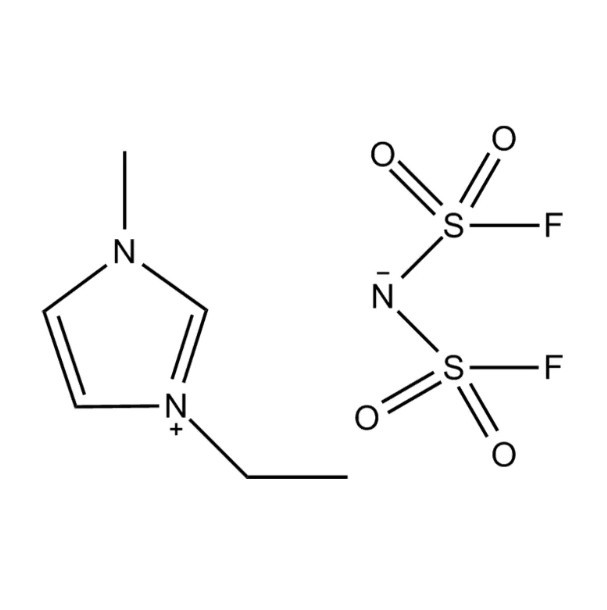

1-エチル-3-メチルイミダゾリウム ビス(フルオロスルホニル)イミド 一般に [EMIM][FSI] と略称されるイオン液体は、過去 20 年間にわたって科学的および産業的に集中的な注目を集めてきました。イオン液体は、室温または室温付近で液体の形で存在する塩であり、[EMIM][FSI] は、非常に低い粘度、広い電気化学的安定性範囲、高いイオン伝導率、無視できる程度の蒸気圧、良好な熱安定性といった特性の例外的な組み合わせにより、この幅広いファミリーの中で際立っています。これらの特性により、これは入手可能なイオン液体の中で最も多用途で実用的に有用なものの 1 つであり、エネルギー貯蔵、電気化学合成、潤滑科学、先端材料研究に及ぶ積極的な用途に使用されています。
用途を可能にする核となる物理的および化学的特性
[EMIM][FSI] がなぜこれほど広く適用されているのかを理解するには、何が物理的および化学的に特徴的なのかを明確に把握する必要があります。ビス（フルオロスルホニル）イミドアニオン（FSI⁻とも表記）は、配位性が弱く、高度に非局在化したアニオンであり、イミダゾリウムカチオンとは緩やかにしか相互作用しません。この弱いイオンのペアリングが、他の多くのイオン液体と比較してこの化合物の粘度が著しく低い根本原因です。 25℃における[EMIM][FSI]の動粘度は約 18～22mPa・s これは、高温を必要とせずに合理的なイオン移動度を可能にするのに十分低い。
室温でのイオン伝導率は次の範囲にあります。 14～18mS/cm 、純粋なイオン液体としては最高記録の 1 つです。これは、FSI-アニオンの低い粘度と高い電荷密度の直接的な結果です。電気化学ウィンドウ (化合物が酸化も還元もしない電圧範囲) は、電極の材質と測定条件に応じて約 4.5 ～ 5.5 V の範囲に及びます。この広い窓が、[EMIM][FSI] が高電圧電気化学用途の電解質媒体として非常に魅力的な理由です。その融点は 0°C をはるかに下回っています (報告された値の範囲は -18°C ～ -22°C)。これは、実際のデバイスに関連するほとんどの動作温度範囲にわたって液体のままであることを意味します。
リチウムイオン電池および次世代電池の電解質
[EMIM][FSI] の商業的に最も重要な用途は、充電式バッテリー システムの電解質コンポーネントとしてです。従来のリチウムイオン電池は、有機カーボネート電解質（エチレンカーボネート、ジメチルカーボネート、および関連化合物）を使用していますが、これらは可燃性であり、高温または電池の乱用後に分解する傾向があります。イオン液体は、不燃性で熱的に安定した代替手段を提供します。[EMIM][FSI] は、粘度が低いため、実際の充放電サイクルに十分な速度でリチウムイオンが電解質中を移動できるため、最も適切な候補の 1 つとなります。
リチウム電池の研究では、通常、[EMIM][FSI] がホスト溶媒として使用され、リチウム塩 (最も一般的にはリチウム ビス(フルオロスルホニル) イミド (LiFSI)) が 0.5 M ～ 3.2 M の濃度で溶解されます。リチウム塩濃度が高いと、電解質は「局所的に濃縮された」イオン液体電解質を形成し、黒鉛陽極との適合性が向上します。そうしないとイミダゾリウムによって剥離されてしまいます。カチオン。研究では、-20°C ～ 60°C の温度で [EMIM][FSI] ベースの電解質を使用したグラファイト/LiFePO4 およびグラファイト/NMC フルセルの安定したサイクルが実証されており、この範囲の両端でカーボネート電解質を上回っています。
ナトリウムイオンおよびカリウムイオン電池の用途
リチウムを超えて、[EMIM][FSI] はナトリウム イオンおよびカリウム イオン電池の電解質媒体として積極的に研究されています。2 つのポストリチウム化学は、定置型エネルギー貯蔵の低コスト代替品として開発されています。 FSI-アニオンのナトリウム塩とカリウム塩は[EMIM][FSI]に容易に溶解し、得られる電解質は、標準的なカーボネートまたはエーテルベースの溶媒では達成するのが難しい条件で、これらの金属の可逆的なメッキと剥離をサポートします。イオン液体電解質の不燃性は、火災安全性が主な設計上の制約となる大型の固定ストレージにとって特に魅力的です。
スーパーキャパシタおよび電気化学キャパシタの電解質
一般にスーパーキャパシタまたはウルトラキャパシタと呼ばれる電気化学二重層キャパシタ (EDLC) は、高表面積の炭素電極の表面でイオンを吸着することによってエネルギーを蓄積します。 EDLC で達成可能な最大エネルギー密度は、動作電圧の 2 乗に比例します。つまり、電圧ウィンドウを拡大すると、単位質量あたりに蓄積されるエネルギーが直接倍増します。水性電解質は EDLC の動作を約 1 V に制限しますが、有機電解質はこれを約 2.7 V まで拡張します。[EMIM][FSI] は炭素電極セルで 4 V を超える電気化学ウィンドウを備えており、EDLC デバイスの動作を可能にします。 3.5V以上 、アセトニトリルベースの有機電解質と比較して、達成可能なエネルギー密度がほぼ 2 倍になります。
[EMIM][FSI] の粘度が低いことは、周囲温度以下でもイオンが活性炭や炭化物由来の炭素電極材料の狭い細孔に効率的に浸透できるため、この点で非常に重要です。研究グループは、デバイスレベルで比エネルギー値が 40 Wh/kg を超える [EMIM][FSI] ベースの EDLC セルを実証しました。これは、コンデンサ型蓄電の特徴である電力密度とサイクル寿命の利点を維持しながら、鉛蓄電池のより低い性能範囲に近づくベンチマークです。
金属および半導体の電着
電着（溶液から金属イオンを電極表面に還元して薄膜またはコーティングを形成するプロセス）は、水は 1.23 V 未満で電気分解するため、水性電解質では厳しく制限されます。アルミニウム、チタン、シリコン、ゲルマニウム、およびタンタルやニオブなどの高融点金属を含む工業的に関心のある多くの金属は、還元電位が水素発生限界を下回っているため、水から電着することはまったくできません。 [EMIM][FSI] は、これらの元素のいくつかに適切な前駆体塩を溶解し、電解質の分解反応を競合させることなく元素を還元するために必要な電気化学的ウィンドウを提供します。
塩化アルミニウム (AlCl₃) を含む [EMIM][FSI] ベースの電解質からのアルミニウム電着は、室温で良好な電流効率と制御可能な膜形態を示すことが実証されています。堆積されたアルミニウムコーティングは、環境上の理由から従来の水性クロメートまたはニッケルメッキが段階的に廃止されつつある腐食保護用途に有望です。 [EMIM][FSI] ベースの電解質から蒸着されたシリコンおよびゲルマニウムの薄膜は、電池用途のアノード材料として研究されており、電着ルートは高温真空蒸着法の代替手段となります。
半導体およびナノ構造の合成
[EMIM][FSI] の独自の溶媒和環境により、制御された形態と組成を備えた半導体ナノ構造 (量子ドット、ナノワイヤ、薄膜) の合成も可能になります。イオン液体は、溶媒、構造指向剤、電気化学媒体として同時に作用し、電極表面の組織化された界面構造を通じて堆積材料の核生成と成長を導きます。太陽電池製造に関連する CdTe や Cu2ZnSnS4 (CZTS) などの化合物半導体は、水系では組成制御が容易ではない [EMIM][FSI] ベースの電解質から堆積されています。
化学合成における溶媒および反応媒体としての使用
イオン液体は、蒸気圧が無視できるため、反応中の溶媒の放出がなくなるため、化学合成における揮発性有機溶媒の「環境に優しい」代替品として推進されてきました。 [EMIM][FSI] は、特にその特定の溶媒和特性から恩恵を受ける反応、またはその電気化学的安定性により電気合成用の溶媒と電解質の組み合わせとして使用できる反応において、この応用分野に参加しています。
有機電気合成（化学酸化剤や還元剤ではなく電気を使用して有機変換を促進する）は、医薬品中間体やファインケミカルの製造において産業上の関心が高まっている分野です。 [EMIM][FSI] は、このような反応において溶媒と支持電解質の両方として機能するため、有機溶媒に別の塩を溶解する必要がなくなり、下流の生成物の単離が簡素化されます。他のイオン液体に比べて粘度が低いため、電気化学反応器内の物質輸送が改善され、電流効率が向上し、反応時間が短縮されます。
CO₂ の電気化学的還元 (捕捉された二酸化炭素を有用な燃料または化学物質に変換するための非常に興味深い反応) では、[EMIM][FSI] が非常に効果的な媒体として認識されています。イミダゾリウムカチオンは、CO2 ラジカルアニオン中間体の安定化に積極的に関与し、CO2 還元に必要な過電圧を低下させ、水性電解質と比較して一酸化炭素またはギ酸生成物に対する選択性を向上させます。
潤滑およびトライボロジー用途
[EMIM][FSI] の熱安定性、不揮発性、および調整可能な表面親和性により、要求の厳しいトライボロジー用途向けの実行可能な潤滑剤添加剤および純潤滑剤になります。石油ベースの潤滑剤とは異なり、真空条件下で蒸発しないため、ガスの発生を最小限に抑える必要がある宇宙機構、真空チャンバー、精密機器のベアリングなどでの使用に適しています。鋼と鋼の滑り接触における潤滑剤としての [EMIM][FSI] の研究では、潤滑されていない表面や参考鉱物油潤滑剤と比較して、摩擦係数と摩耗量が大幅に減少することが示されています。
FSI⁻ アニオンは、せん断条件下で金属表面に保護トライボフィルムを形成することにより、トライボロジー性能に貢献します。アニオンのフッ素含有量は、従来の潤滑剤配合物中の PTFE (ポリテトラフルオロエチレン) 粒子の役割と同様の役割を果たし、凝着摩耗を軽減する低エネルギーの表面化学を提供します。硫黄 - リン添加剤の化学反応 (非鉄表面を腐食する可能性がある) で保護するのが難しいアルミニウム合金および軟金属の場合、[EMIM][FSI] は化学的に適合する代替品を提供します。
主要な応用分野の概要
以下の表は、[EMIM][FSI] の主な用途と、それを各アプリケーション ドメインに適したものにする特定のプロパティをまとめたものです。
| アプリケーション | 利用される主要なプロパティ | パフォーマンスハイライト |
|---|---|---|
| Li/Na/Kイオン電池電解液 | 高いイオン伝導性、不燃性 | −20℃から60℃までの安定したサイクル |
| スーパーキャパシタ電解質 | 広い電気化学ウィンドウ、低粘度 | 動作電圧 >3.5 V;エネルギー密度 >40 Wh/kg |
| 金属・半導体電着塗装 | 広い電気化学ウィンドウ、無視できる水 | 室温での Al、Si、Ge の堆積が可能 |
| 電気合成とCO₂削減 | カチオン媒介の中間安定化 | 過電圧の低減。 CO選択性の向上 |
| 潤滑（真空/精密システム） | ゼロ蒸気圧、熱安定性 | 真空中でも生存可能。保護用FSI由来のトライボフィルム |
取り扱い、安全性、および実用上の考慮事項
[EMIM][FSI] は、頻繁に代替される揮発性有機溶媒よりもはるかに危険性が低いですが、取り扱い上の要件がないわけではありません。この化合物は吸湿性があり、周囲の空気から水を吸収します。溶解した水はその電気化学窓、粘度、導電率に影響を与えます。安定性範囲の限界での性能が必要な電気化学用途の場合、[EMIM][FSI] は、水分含有量が以下になるまで撹拌しながら、真空下 60 ～ 80°C で乾燥する必要があります。 20ppm カールフィッシャー滴定により測定。
- 吸湿を最小限に抑え、長期間にわたってイオン液体の組成を変化させる可能性がある大気中の CO₂ との反応を防ぐため、不活性雰囲気 (アルゴンまたは窒素) 下の密閉容器に保管してください。
- 長時間の皮膚接触を避けてください。[EMIM][FSI] は急性毒性が低いですが、イオン液体の一種は細胞レベルで生物活性を示し、累積曝露データはまだ労働衛生研究者によって収集されています。
- [EMIM][FSI] で使用されるガラス製品や器具は慎重に扱ってください。表面張力が低いため、表面を激しく濡らし、溶剤で徹底的に洗浄しないと多孔質または粗い表面から完全に除去するのが難しい場合があります。
- 廃棄は、フッ素含有化学物質に関する地域の規制に従ってください。FSI⁻ アニオンには、焼却時にフッ素含有副生成物を生成するフルオロスルホニル基が含まれているため、適切な処理なしに標準的な水性廃棄物の流れとして処分すべきではありません。
イオン液体の研究が成熟し続け、[EMIM][FSI] 生産のスケールアップ経路の費用対効果が高まるにつれ、実験室のパフォーマンスと商業展開の間のギャップは着実に縮まりつつあります。電気化学的幅広さ、低粘度、熱耐性の組み合わせにより、学術研究から複数の分野にわたる産業実践への移行において最も技術的に正当化されたイオン液体の 1 つとしての地位を確立しています。
